TP盖板用户推荐田野仪器玻璃表面应力仪_测GG3至GG5三大类玻璃

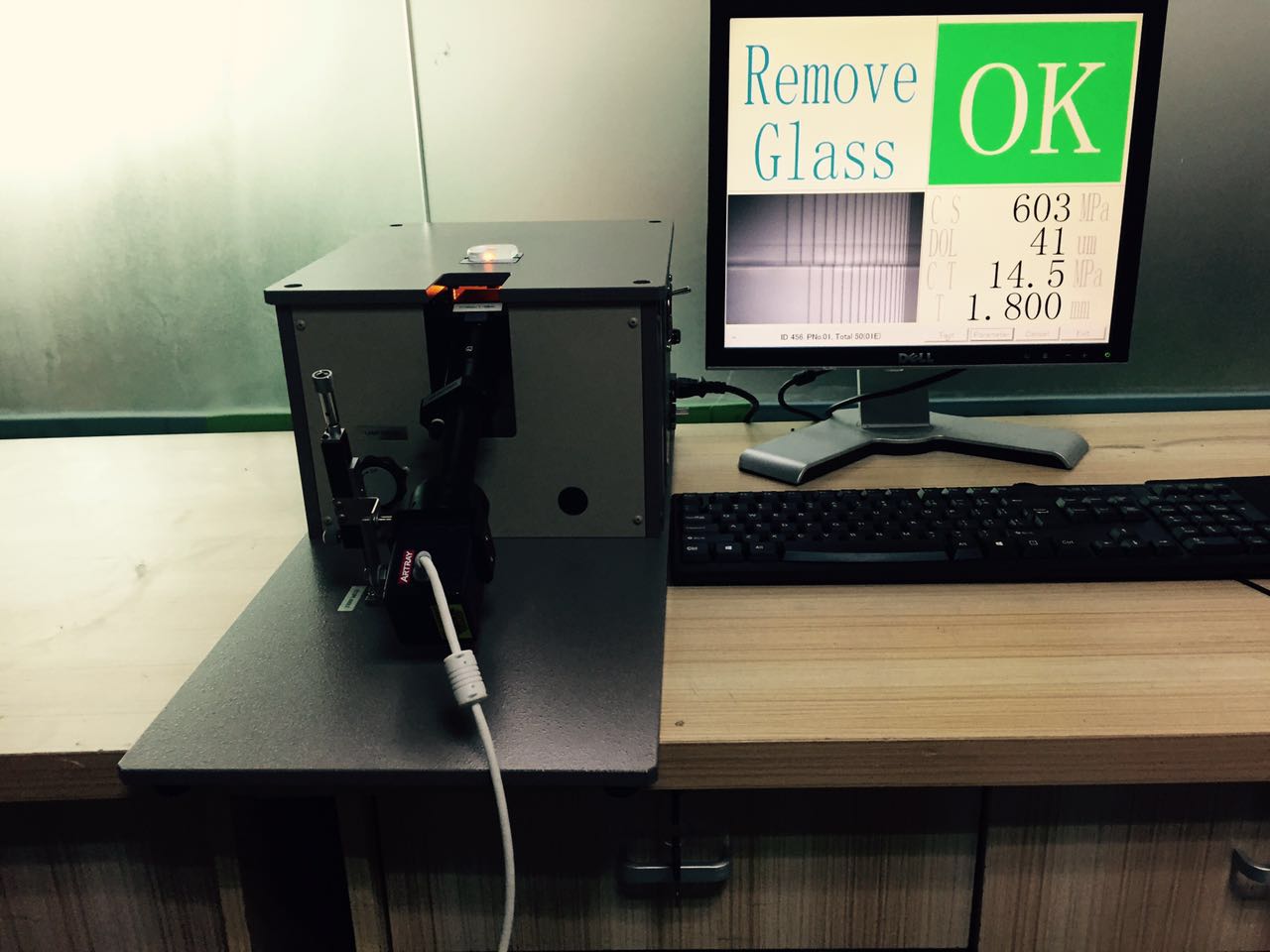

康宁GG5代玻璃专用应力仪
Gorilla5代玻璃应力检测仪
一、设备规格
测量范围(应力):0-3000Mpa
测量精度(应力):±10MPa
测量范围(应力层深度):0-300μm
测量精度(应力层深度):±1μm
试样尺寸:12*7mm
测量原理:折射计光弹性分析原理
光源:大功率LED590+通带虑光片
光源起动器:+5VDC
图像阅读器:ARTRAYCCD相机
折射液体:1.72折射率
电脑处理器:DELL商务机
配置显示器;24位色彩色XGA
分析软件:Gorilla5代专用软件
电源:AC220V±5V5A或更少
尺寸(测量头):280*600*220MM
重量(测量头):大约15KG

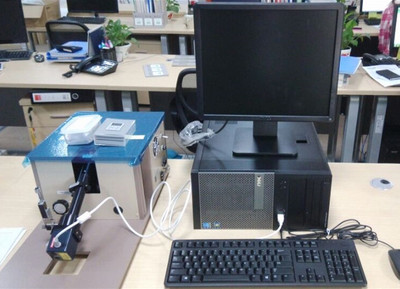

二、配置清单
1、Gorilla5代特制测量头:1套
2、12mm*7mm的特制棱镜一枚
3、CCD摄像系统一套
4、电脑1台:DELL主机和17寸液晶显示器
5、软件狗1个(安装在主机上)
6、测量软件:1套(安装在电脑上)
7、图像采集卡:一块(安装在电脑主机内)
7、测量液体:2包(20ml)
8、玻璃校准片:1块(含证书)
9、XP操作系统
10、使用手册:英文1份
康宁GG5代玻璃专用应力仪产品概况
本标准是在原国家标准GB11614-1989《浮法玻璃》的基础上进行修订的。GB11614-1989《浮法玻璃》国家标准分为优等品、一级品、合格品,本标准在修订时按照浮法玻璃的使用用途进行了分类,分为制镜级、汽车级和建筑级,并按不同的用途确定了不同的质量指标,以利于用户进行选择,更好地满足了用户的需要。在技术要求上,本标准参考了JISR3202:1996《浮法和磨光平板玻璃》和EN572-2:1994《浮法玻璃》标准,尺寸和厚度允许偏差比原国家标准有所提高,外观质量指标严于日本和欧洲标准的规定。同时,增加了玻璃对角线差的要求,检验方法也做了增加和适当修改。本标准自实施之日起,代替GB11614-1989。本标准由国家建筑材料工业局提出。本标准由国家建筑材料工业局秦皇岛玻璃研究设计院归口并负责解释。下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1216-1985外径千分尺(neqISO3611:1978)GB/T2680-1994建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定(neqISO9050:1990)GB/T8170-1987数值修约规则JB/T7979-1995塞尺.
